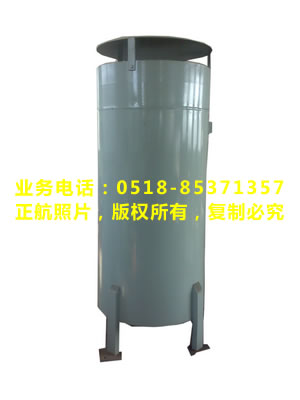

| 管道吹掃消音器
|
| 產品名稱：管道吹掃消音器 |
|
| 瀏覽次數： |
|
 產品詳細介紹 |
消音器設備
消音器設備,鍋爐點火排汽消音器,蒸汽安全閥消音器,低壓蒸汽消音器（TD型）
一、概述:
新型高效抗噴阻型系列消音器設備被廣泛使用于發電、化工、冶金、紡織等工業廠礦中用于各種型號鍋爐、汽機排汽；風機；安全門等設備的消聲降音。該系列 消音器設備是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕及安裝方便無檢修等諸多優點。
二、常用幾種消音器形式:
1、鍋爐點火排汽消音器設備（TB型）
本型消音器系綜合了最合理的消聲原理所設計。高壓蒸汽在消音器內經一次控流后進入降壓體經大容積擴壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會因排汽偏離設計值等諸原因，使噪聲仍然高于標準值。為此，在降壓體外設計了一只雙層結構的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量可達36～42分貝。
2、蒸汽安全閥消音器設備（TA型）
對于鍋爐等壓力裝置的安全門，其排汽既應避免過大的噪聲，更應讓汽流順利排出，為此，以往常見的多級節流及小孔噴注的消聲手段即不宜采用，這種限制歷來是安全門消音器的設計難點，也是安全門消音器消聲效果差的原因。本實用新型用于安全門的消音器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、阻消聲機理，達到了理想的消聲效果。
3、低壓蒸汽消音器設備（TD型）
各工礦企業使用著大量0.13Mpa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助抽氣器、汽輪油泵、鍋爐連續排污、定期排污等。上述設備的排汽管要求配置結構輕便、安裝更方便的消音器。本公司針對不同的消聲對象，設計有專用的除氧器系列、背壓式汽輪機系列及其它系列產品，可滿足用戶的要求。
安裝須知:
消音器設備應垂直于廠房頂安裝，用型鋼支架將消音器座架與廠房相固定。
為增加廠房頂高空的抗風能力，消音器體采用支承式支座，為此，消此，消音器前的排汽管應有一段膨脹彎管以吸收熱脹，如原排汽管段垂直方向已裝有疏水盤，則膨脹彎管要免裝。
消音器設備體底部均設計有疏水管或疏水孔，應檢查孔口應暢通。
排汽管穿出廠房頂平臺的洞口，應用薄鋼板制作防雨罩一只
對安全門，原則上一只安全門配一只消音器，安全門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并成一根總管與消音器相連通，但對排汽量較大的對座式的安全門，也可以安裝兩只消音器。
對用于除氧器、射汽式抽氣器排汽等小排量的消音器，外形設計成管式，安裝較為方便。安裝方式如圖4所示，消音器設備垂直地沿主廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將消音器及管道架設其上，消音器設備排放口應對著屋頂方向。應注意，該型消音器設備出廠時已制有固定支座，當采用滑動支架式安裝時，固定支座可以不用
|
| |
|
|
|
|
