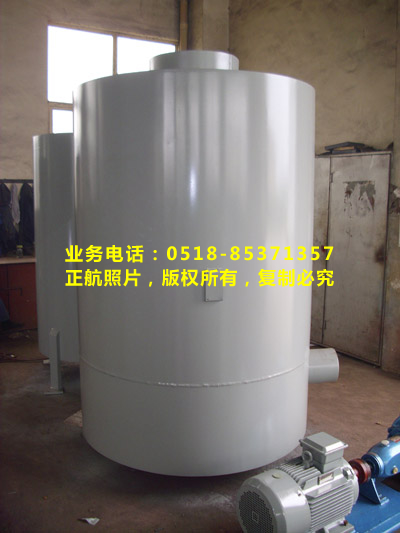

集粒器也叫集渣器，對于新裝再熱機組蒸汽系統的吹洗,是防止由于在制造、運輸、保管、施工時遺留在蒸汽系統內的雜物及管道內產生的銹蝕物損壞汽輪機葉片,影響機組安全、經濟運行的一項必不可少的重要設備。

蒸汽系統的吹洗以往一般分階段進行。為了避免過熱器系統內的臟物吹進再熱器,先吹洗過熱器系統。當過熱器系統吹洗合格后,停爐將過熱器系統與再熱器系統連接,然后點火再進行過熱器與再熱器系統串聯吹洗，根據《電力建設施工及驗收技術規范》的要求，在機組啟動前必須蒸汽沖管，確保汽輪機設備的安全運行。在臨時吹管控制門后，加裝集粒器，管道內的工業垃圾回收從排污裝置排出，這樣可以避免工業垃圾進入相關系統內。

二、ZHJLQ型集粒器適用范圍：

集粒器適用于過熱器、主蒸汽管道、過熱器再熱器等相關管道系統。

三、依據標準：

a）按《鋼制壓力容器標準》制作
b）檢驗按GB12349-94標準執行和《電力建設施工及驗收技術規范》DCT5047-95中規定執行
c）按《火電機組啟動蒸汽吹管手則》1998版執行
d）焊接工藝按《焊接工藝評定》執行
e）按《火電工程調整試運質量檢驗及評定標準》執行
f）按DT/L852-2004《鍋爐啟動調試手則》執行。

四、ZHJLQ型集粒器特點

收集雜物性能好，污物收集器的口徑不小于DN200，污物收集器的出口處布置相同壓力等級的法蘭及法蘭堵板，在投用時確保嚴密不漏。濾網孔徑不大于12mm,并有足夠大的收集雜物的空間，使用安全。
